地下通道和排水暗渠等箱形结构,由底板、侧墙和顶板组

成,底板应先灌筑,然后侧墙和顶板一起支模灌筑。门形架支模,顶模和墙模的支架可互相利用,节省了支模用

料,每个门形架由四个部件组成,连接处可以伸缩,适用于不同断面尺寸。模板安装的程序如下

(1)在底板上测划出墙面边线,或做好墙底的定位基准

(2)沿边线或定位基准横向拼组钢模板,先组装内钢模板

用对拉螺栓的外拉杆和顶帽把钢模板、门形架和外钢楞三者连

固,门形架的间距可以固定为750mm。

(3)内模板调整固定后,绑扎墙壁和顶板的钢筋。

(4)安装外模板,及时拧上内拉杆和另一顶帽,竖立两对面外模板的竖楞,相互固定,钢模板拼组到顶后,安装外钢楞和

外拉杆。

(5)支模和灌筑以设计施工缝为段落,或以20m为一段,

全段进行调整固定后,灌筑混凝土。

1一门形架;2一钢模板;3一对拉螺栓;4一外钢楞

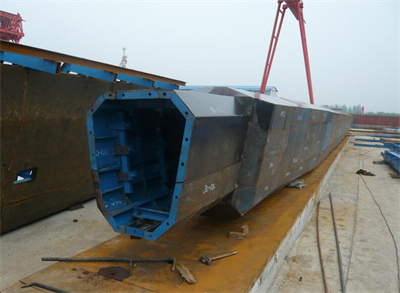

这类箱形结构,在全部长度上的断面尺寸一般都是相同的,

所以有条件设计成工具式模架,用丝杠收缩和降下两侧和顶面钢模板,每段模架长度可为4~20m。模架设在轻轨上,用卷扬机或

其他动力移动,施工更为方便。
